Componenten van het Systeem

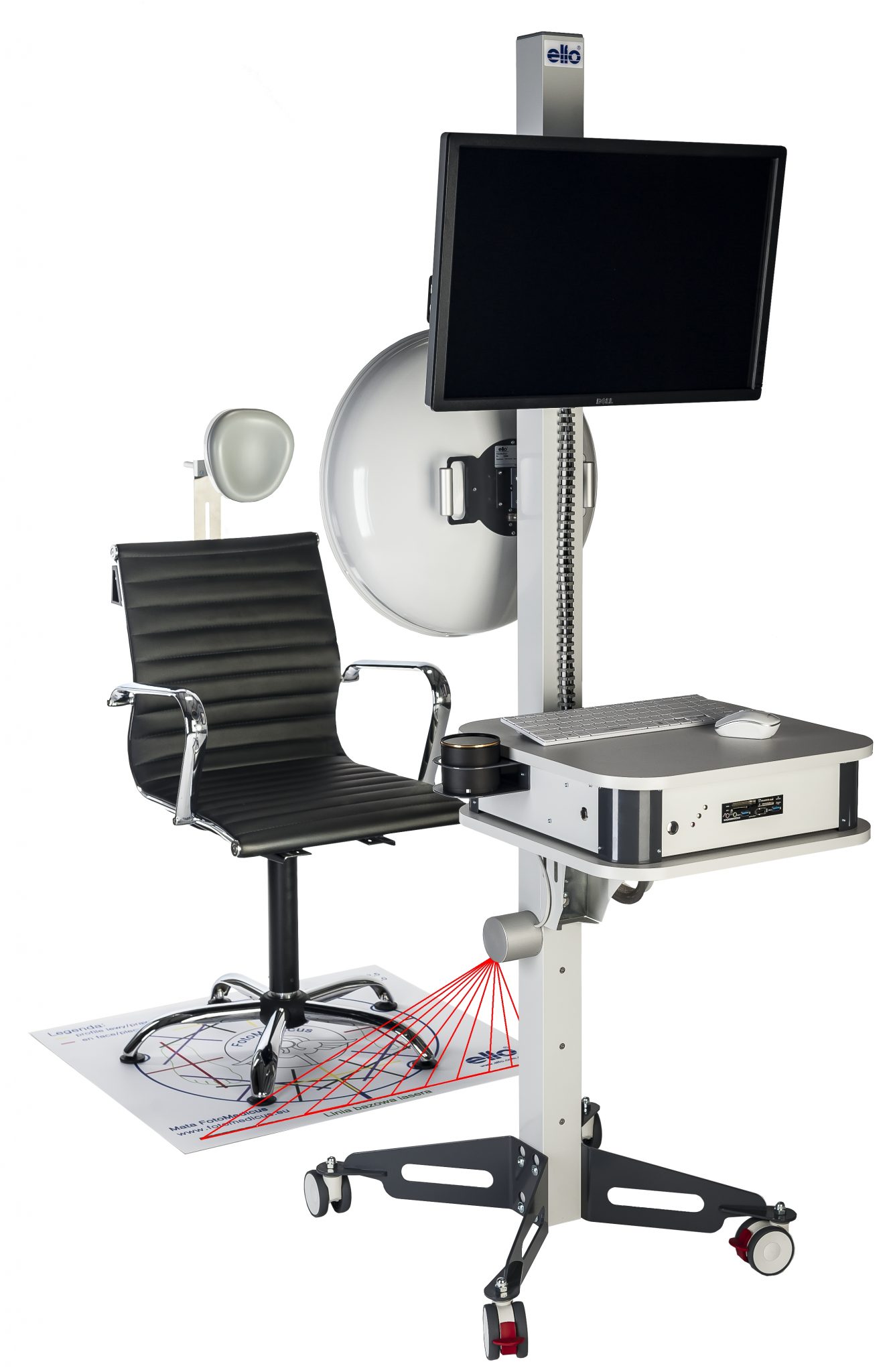

Colom-statief, camera met reflector en grafisch display

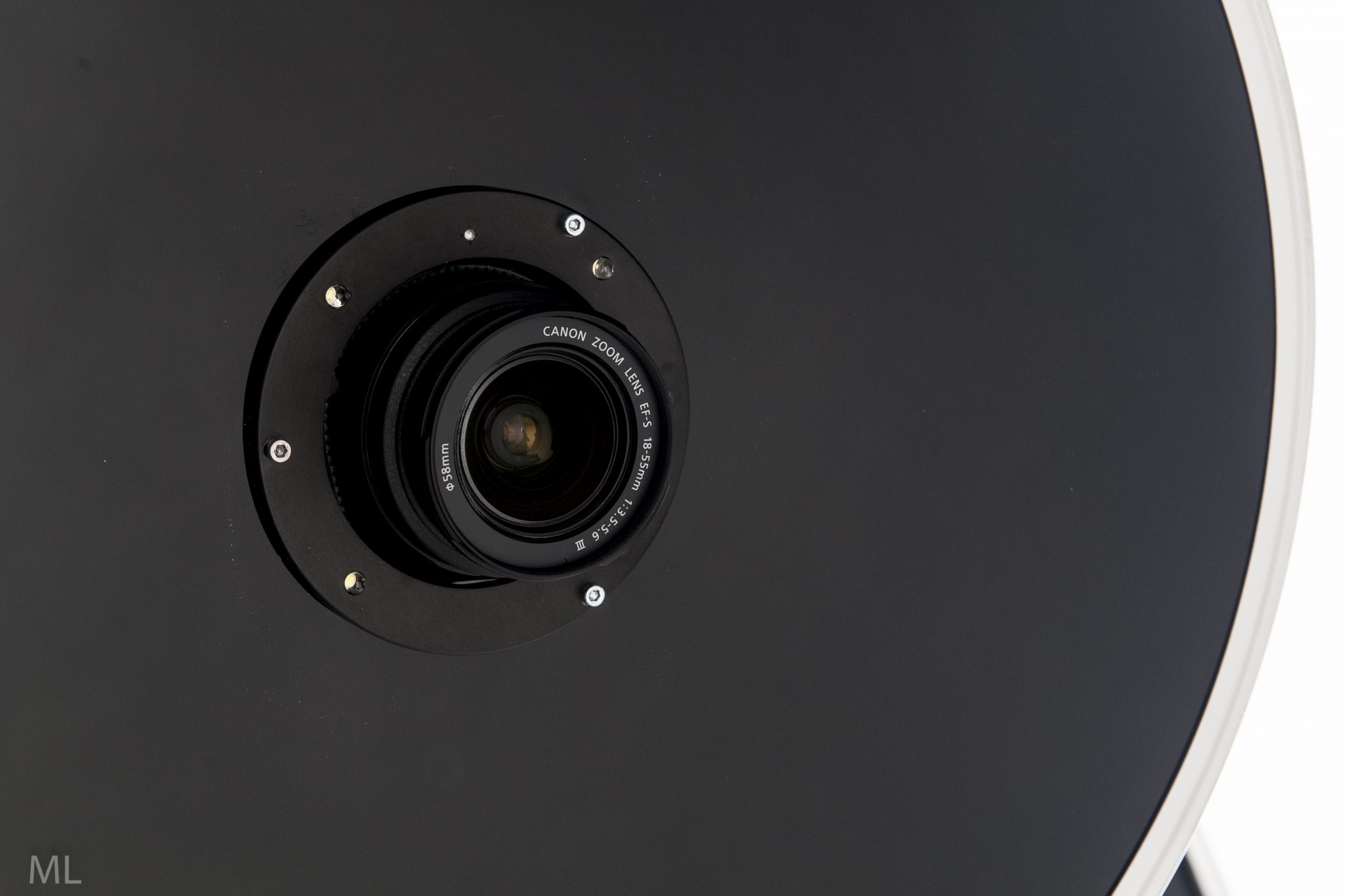

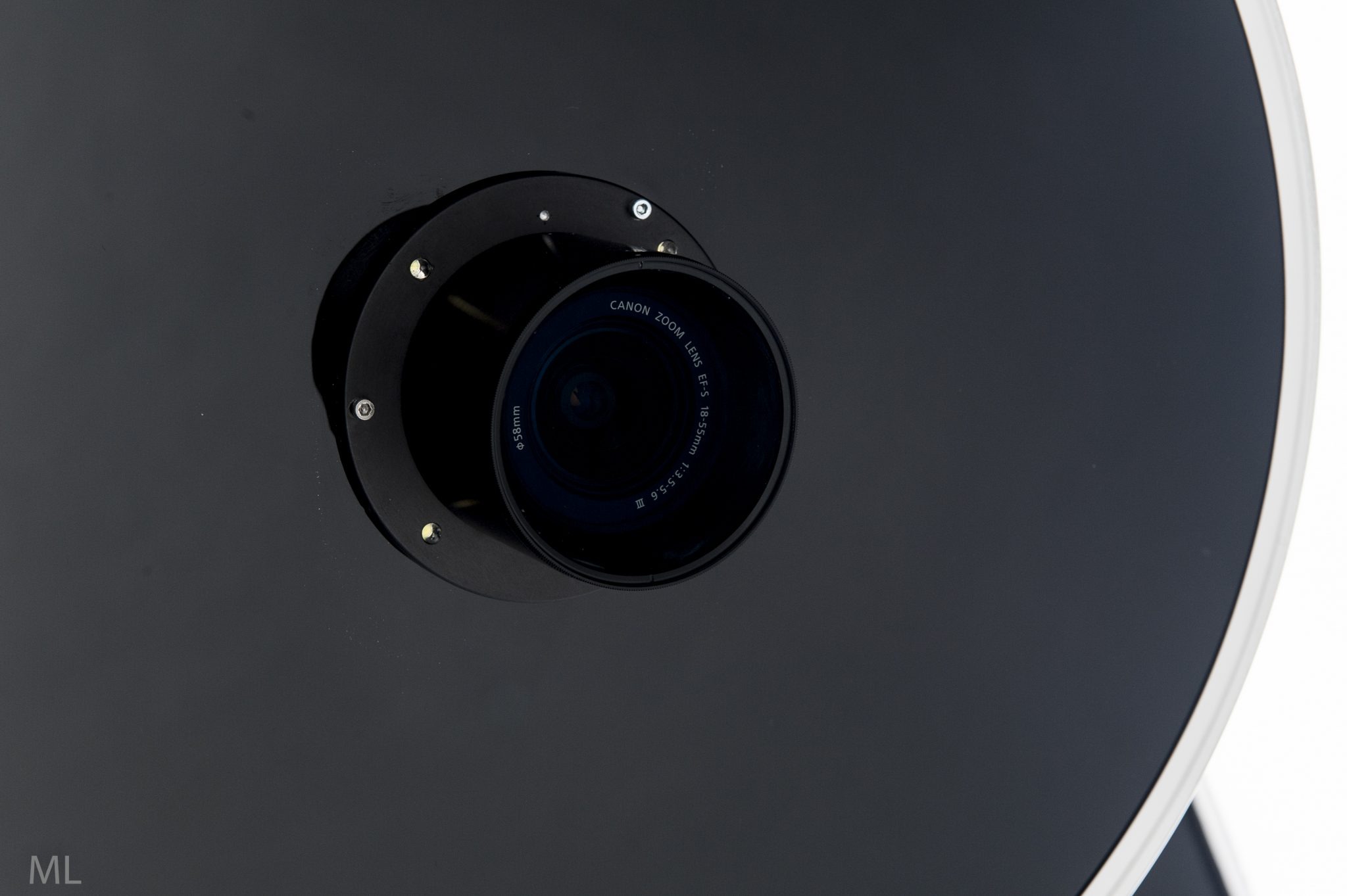

Een essentieel element van de hardware is de reflector met flits met stabiele energie en de ingebouwde Canon EOS camera.
Constante en reproduceerbare kleurweergave is bijzonder belangrijk voor het beoordelen en diagnosticeren van letsels gedurende langere perioden.
De reflector heeft een mechanisme dat toelaat de focus lengte ”zoom” te wijzigen vanuit het programma.
De grootte en vorm van de reflector zorgen voor een uniforme lichtverdeling zonder schaduw.
De grote flitsenergie, veel groter dan bij ingebouwde flitsers in camera’s, is onafhankelijk van het omgevingslicht; dit garandeert een hoge kwaliteit en reproduceerbaarheid van beelden, nodig voor de diagnose van veranderingen van de huid over langere intervallen.

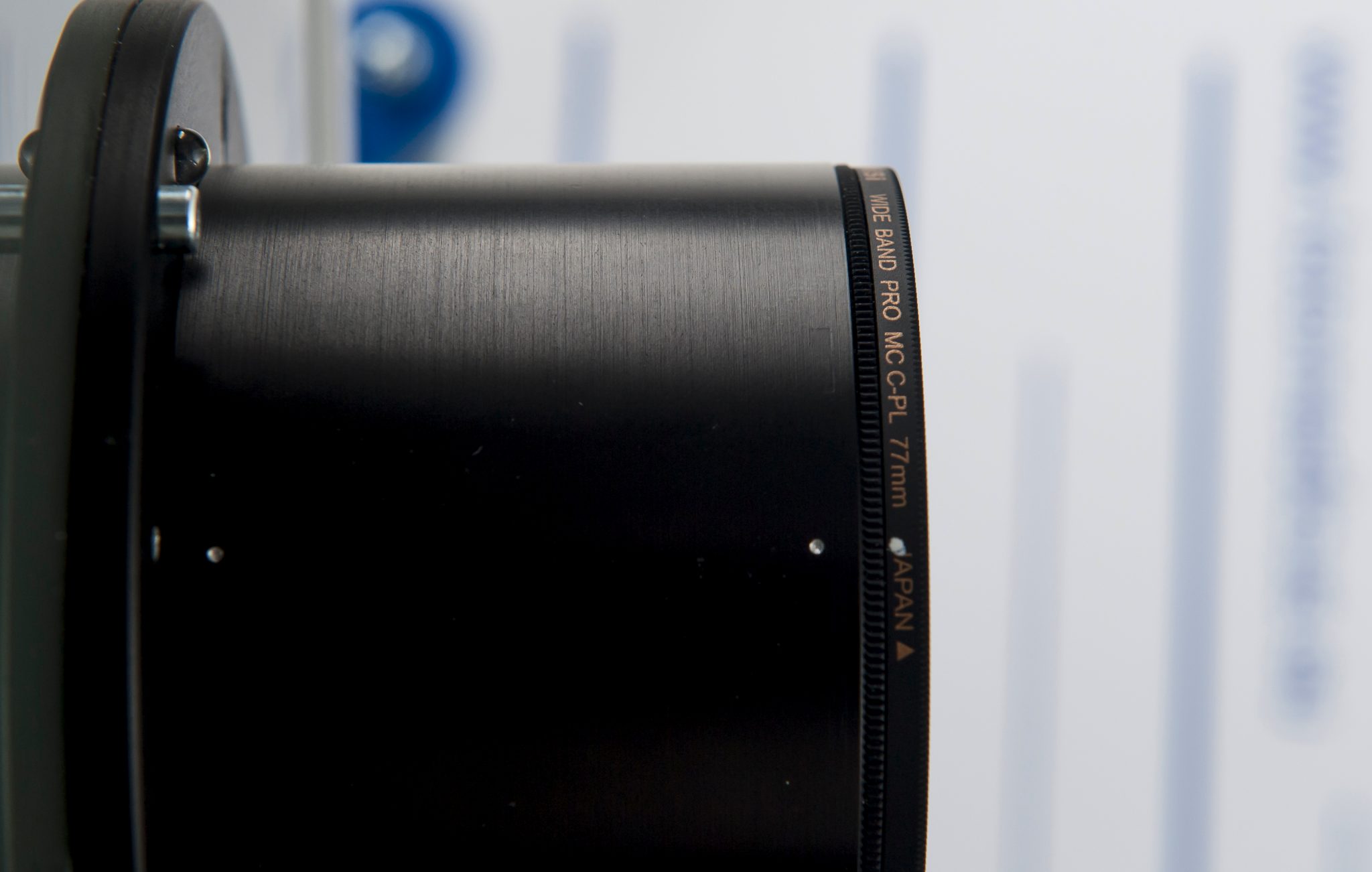

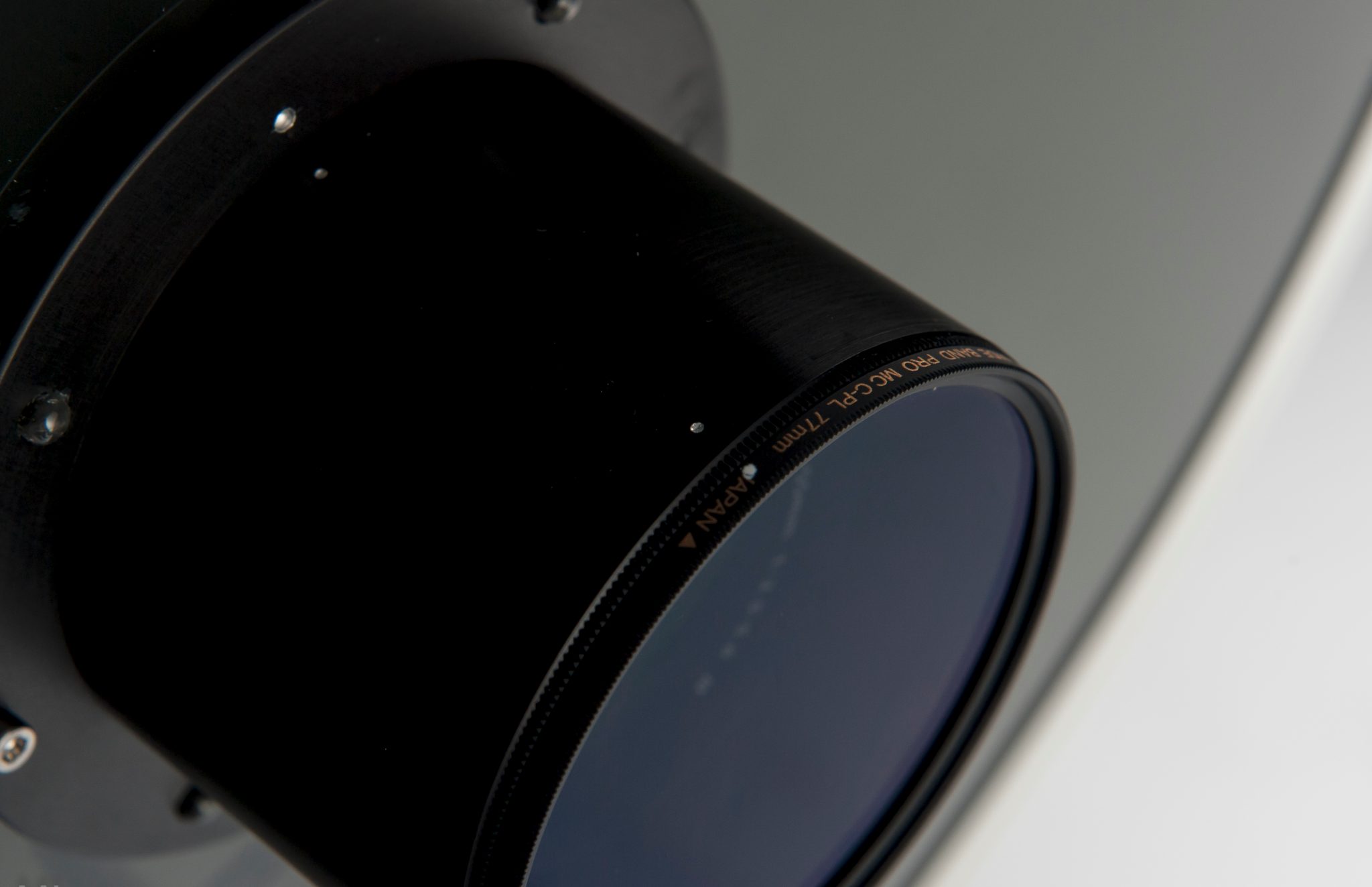

Bijkomende LED verlichting laat correcte focus toe zelfs in omstandigheden van onvoldoende omgevingslicht. Dit is bijzonder belangrijk wanneer je werkt met een polarisatiefilter.

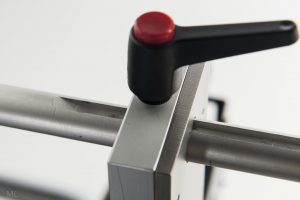

De reflector is aan de kolom bevestigd met een uitgebalanceerd precisie mechanisme.
De camera en de belichting kunnen over 130 cm verticaal verplaatst worden.
Dit laat toe een persoon in zittende houding te fotograferen, maar ook foto’s te nemen van elk deel van het lichaam in staande houding.

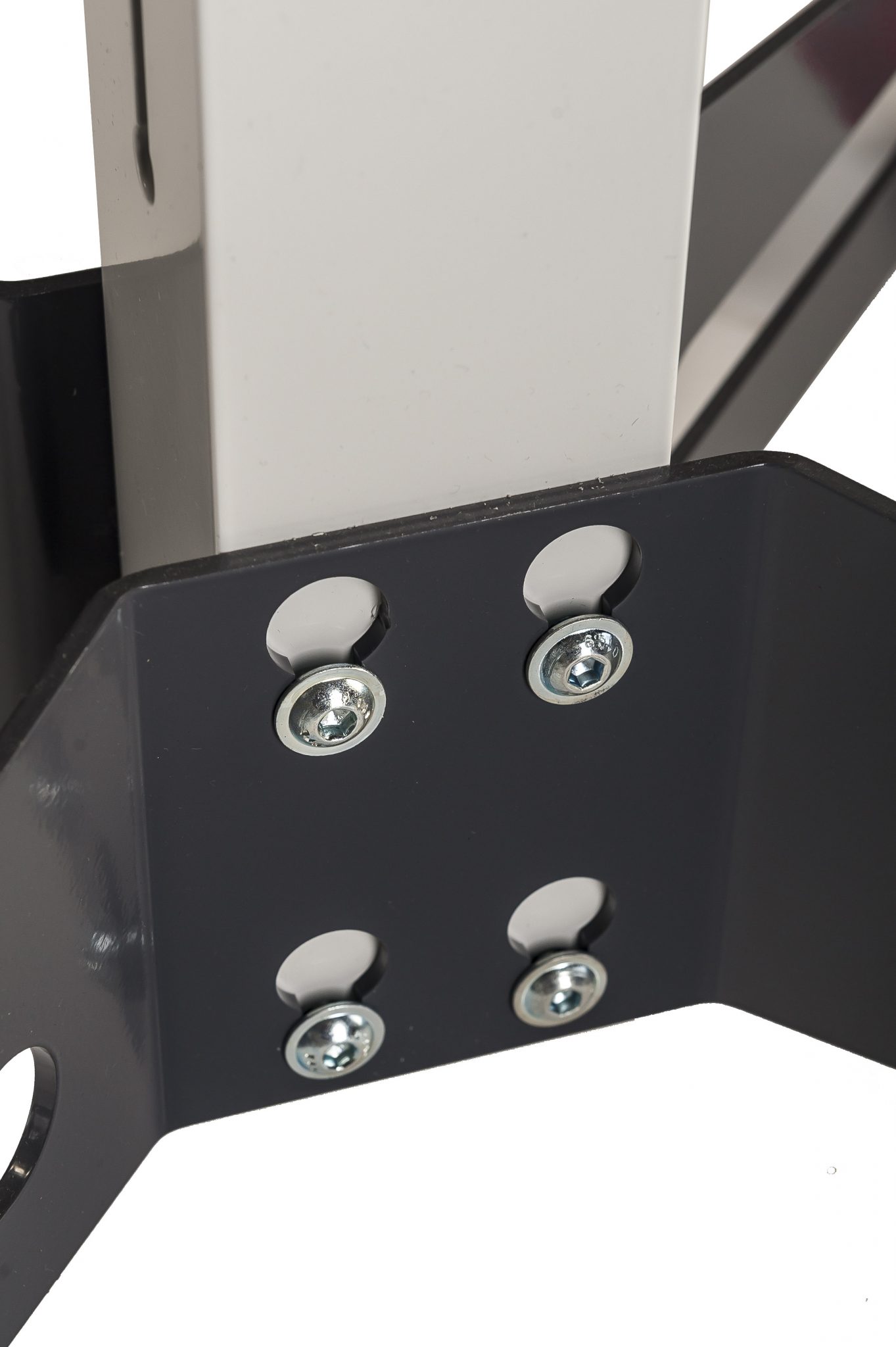

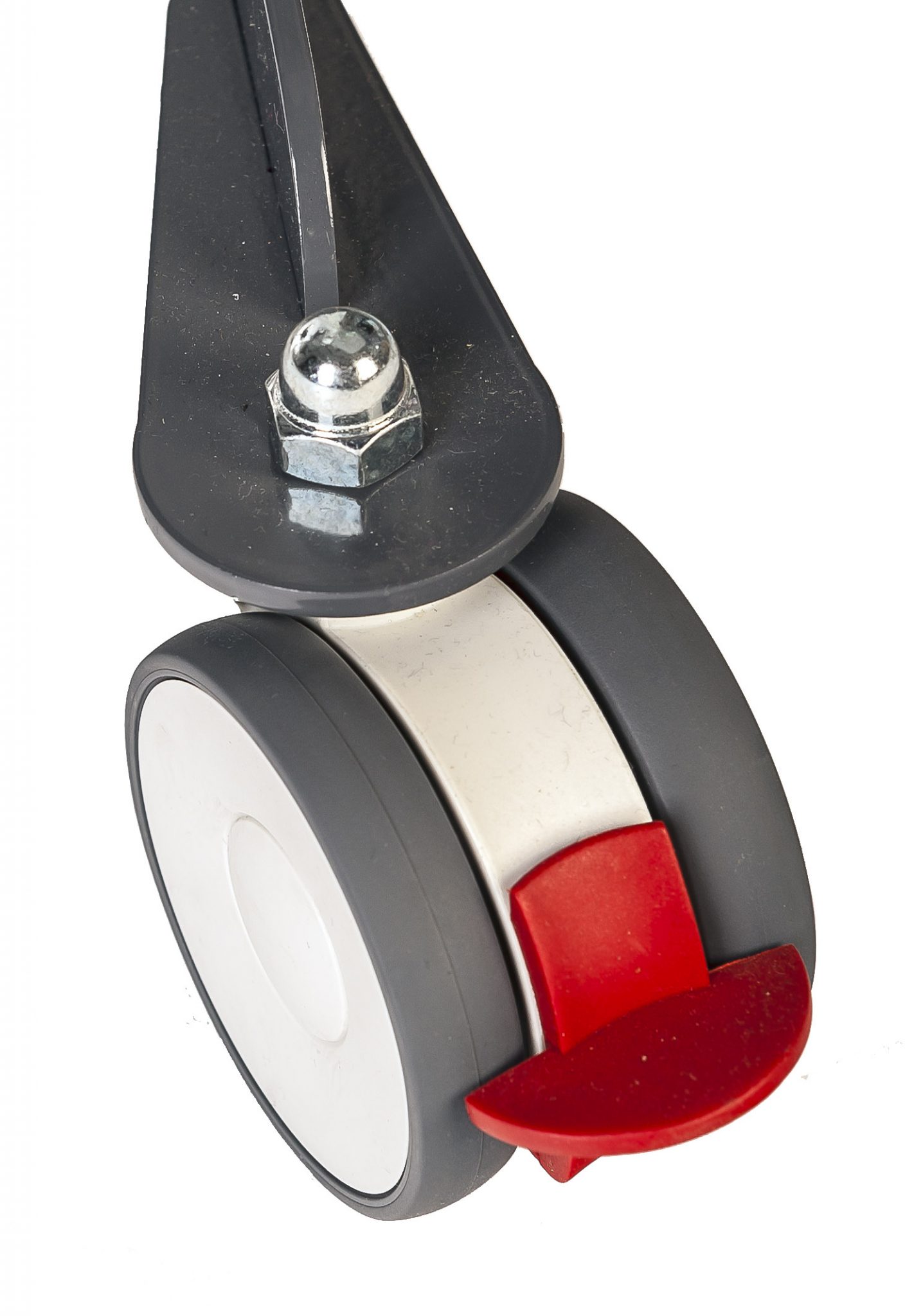

De basis van de kolom heeft vier grote zwenkwielen die soepel bewegen en een comfortabele verplaatsing van het  apparaat toelaten.
Twee wielen zijn voorzien van remmen, zodat de beweging van de kolom in de stand kan worden geblokkeerd.

Het grafisch display is een zeer belangrijk onderdeel om foto’s degelijk te evalueren.
Het biedt een betrouwbare vergelijking van de beelden zonder kleurvervorming.
De positie is verstelbaar in de hoogte en kantelbaar.
Aan de linkerkant van de display zijn twee USB 2.0 poorten voor het aansluiten van andere media.

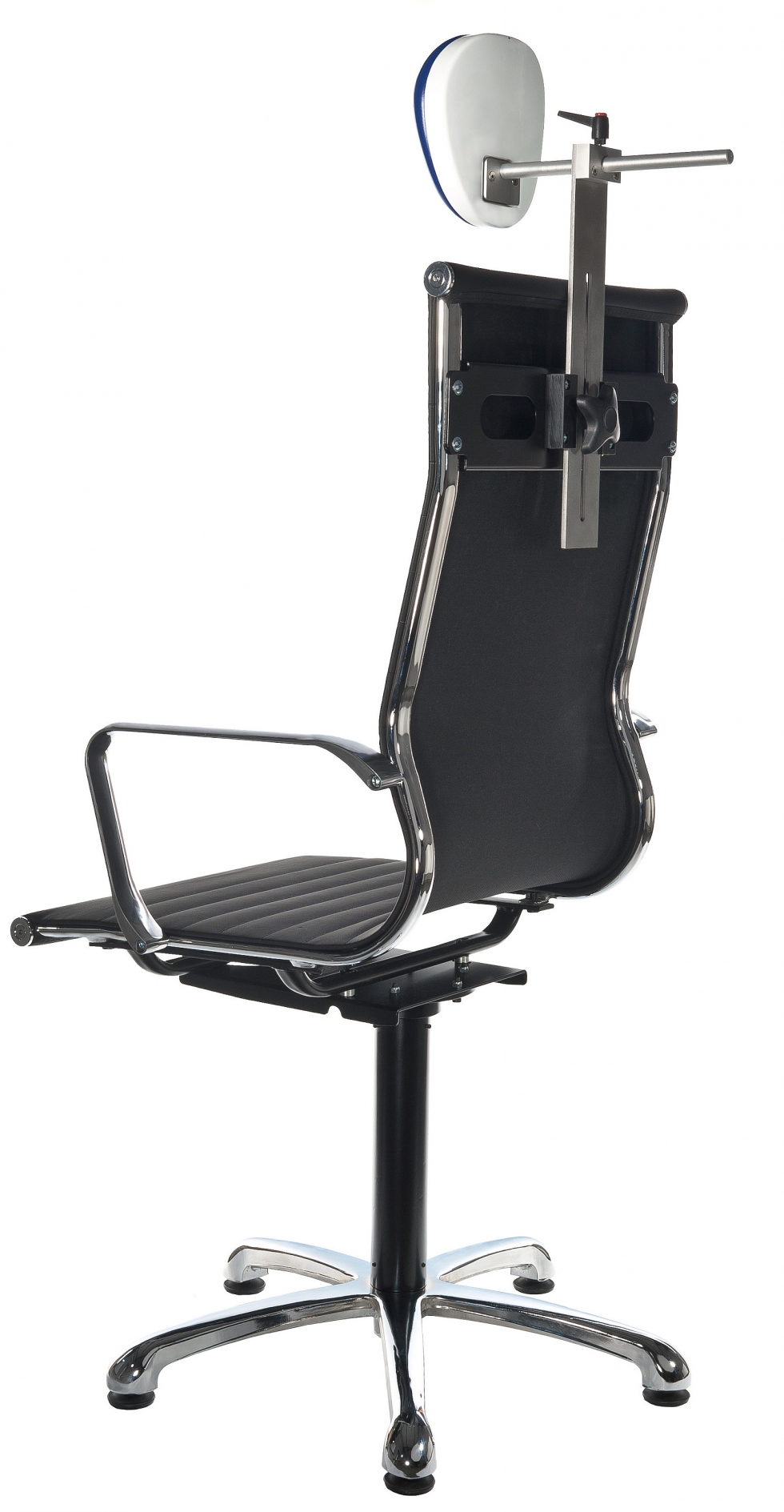

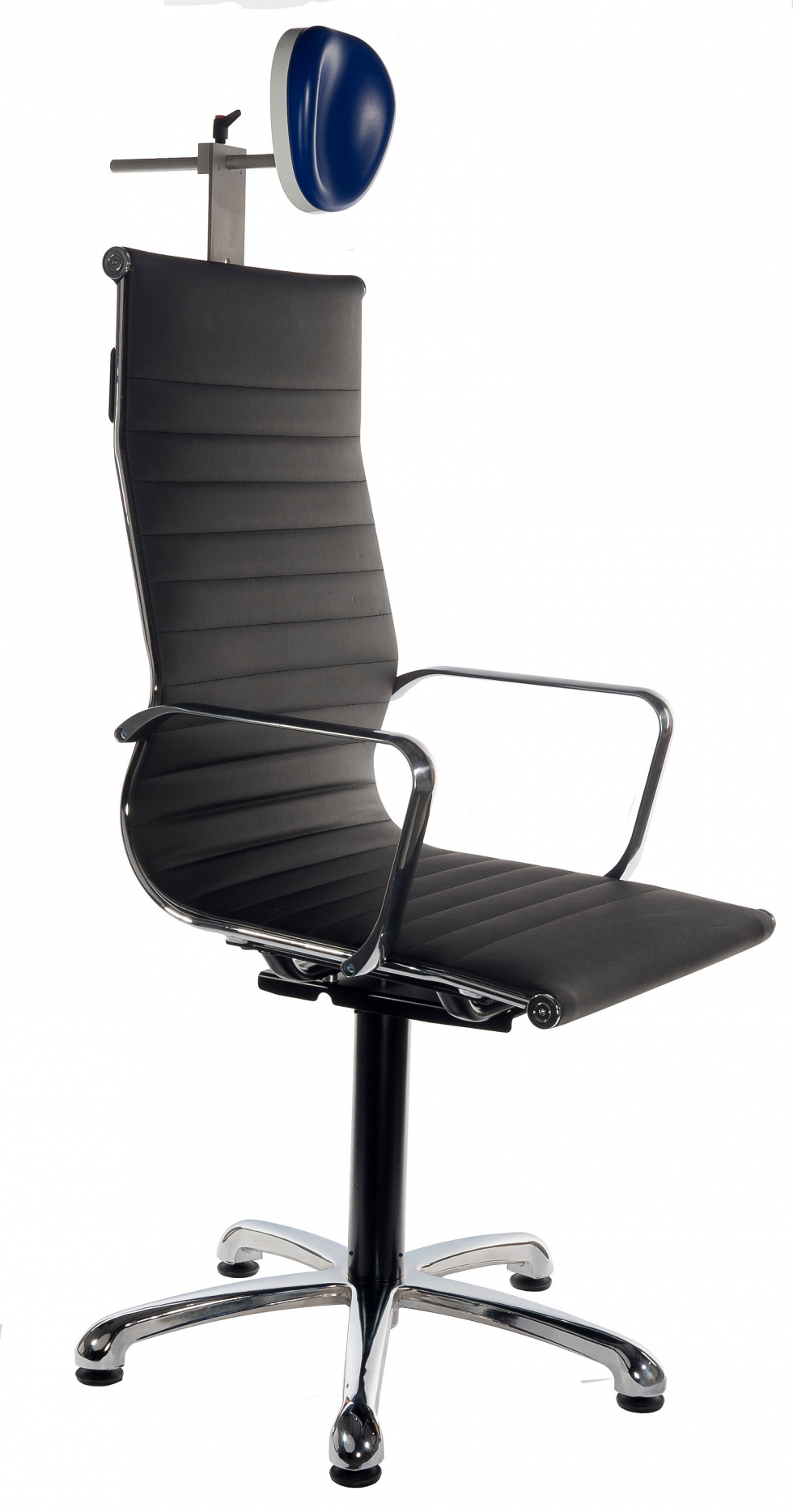

Fotomedicus draaistoel met hoofdsteun

De stoel is essentieel om repetitieve foto’s in zittende positie te nemen.
De stoel is tot 180 graden draaibaar.
Bij het draaien zijn er meerdere traceerbare standen, die makkelijk kunnen worden herhaald in volgende sessies van de therapie.
Mogelijke standen zijn op de mat weergegeven en zijn respectievelijk
0 °; 45 °; 67.5 °; 90 °; 112,5 °; 135 °; 180 °.

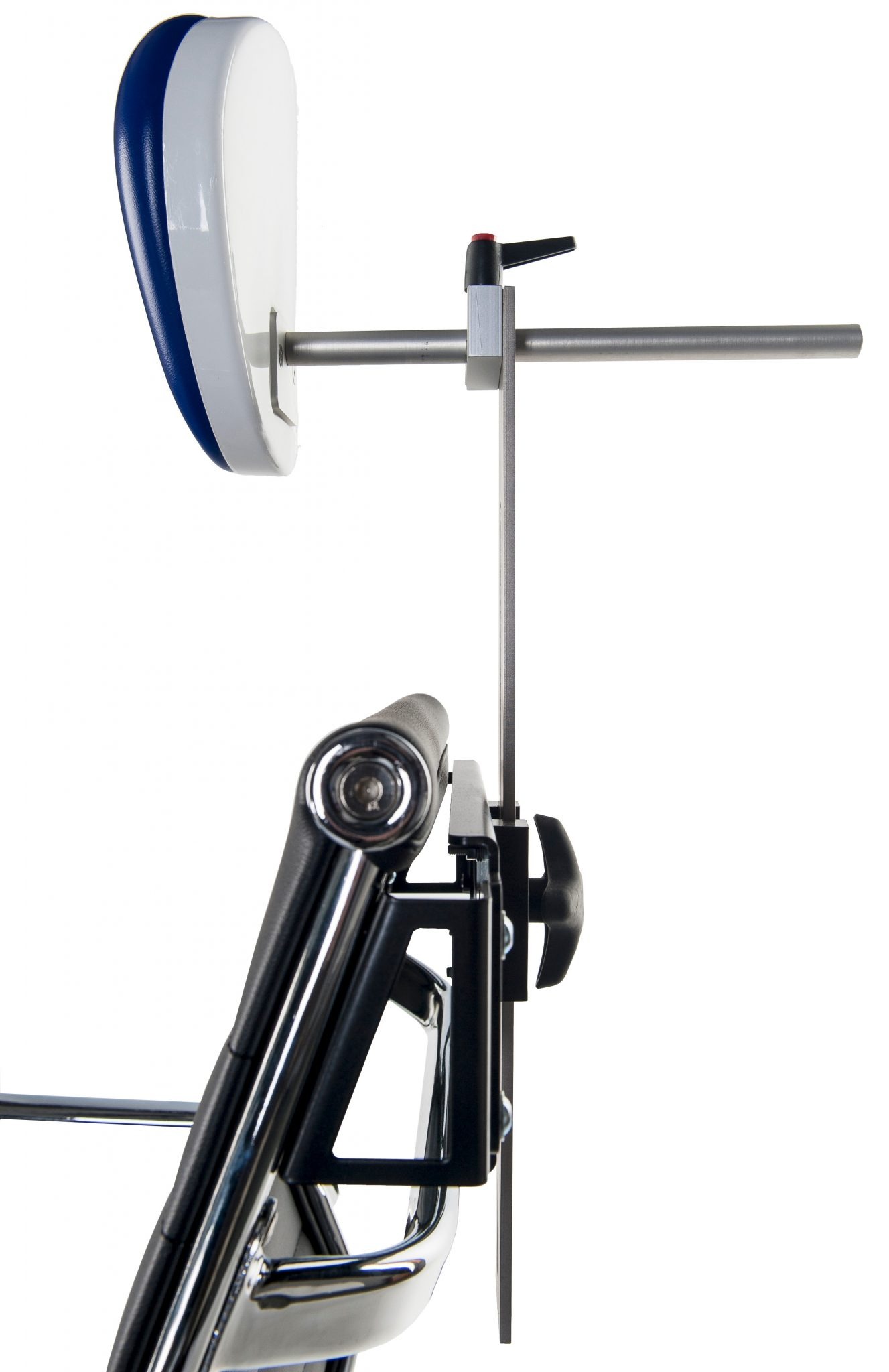

De hoofdsteun is zo gevormd dat het hoofd gemakkelijker in dezelfde positie te houden is gedurende de huidige en de volgende sessies.

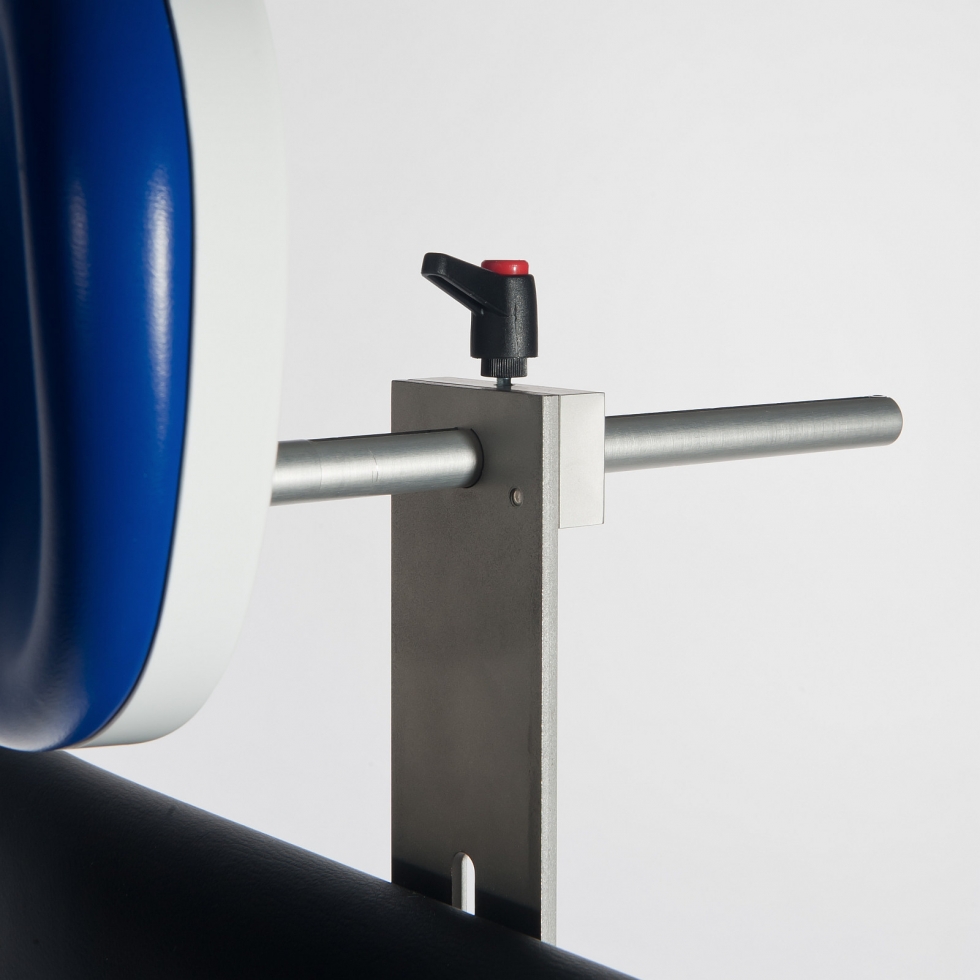

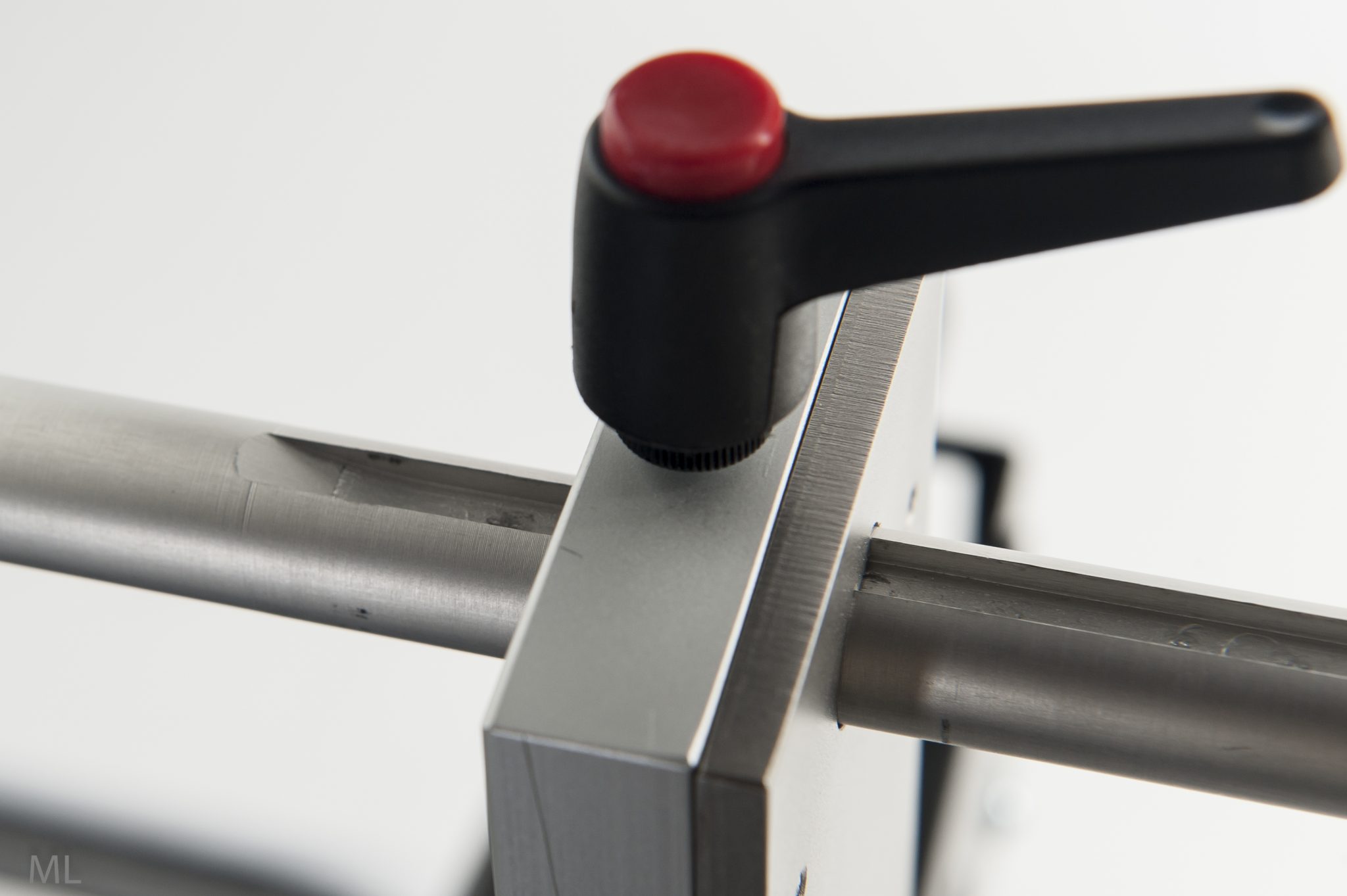

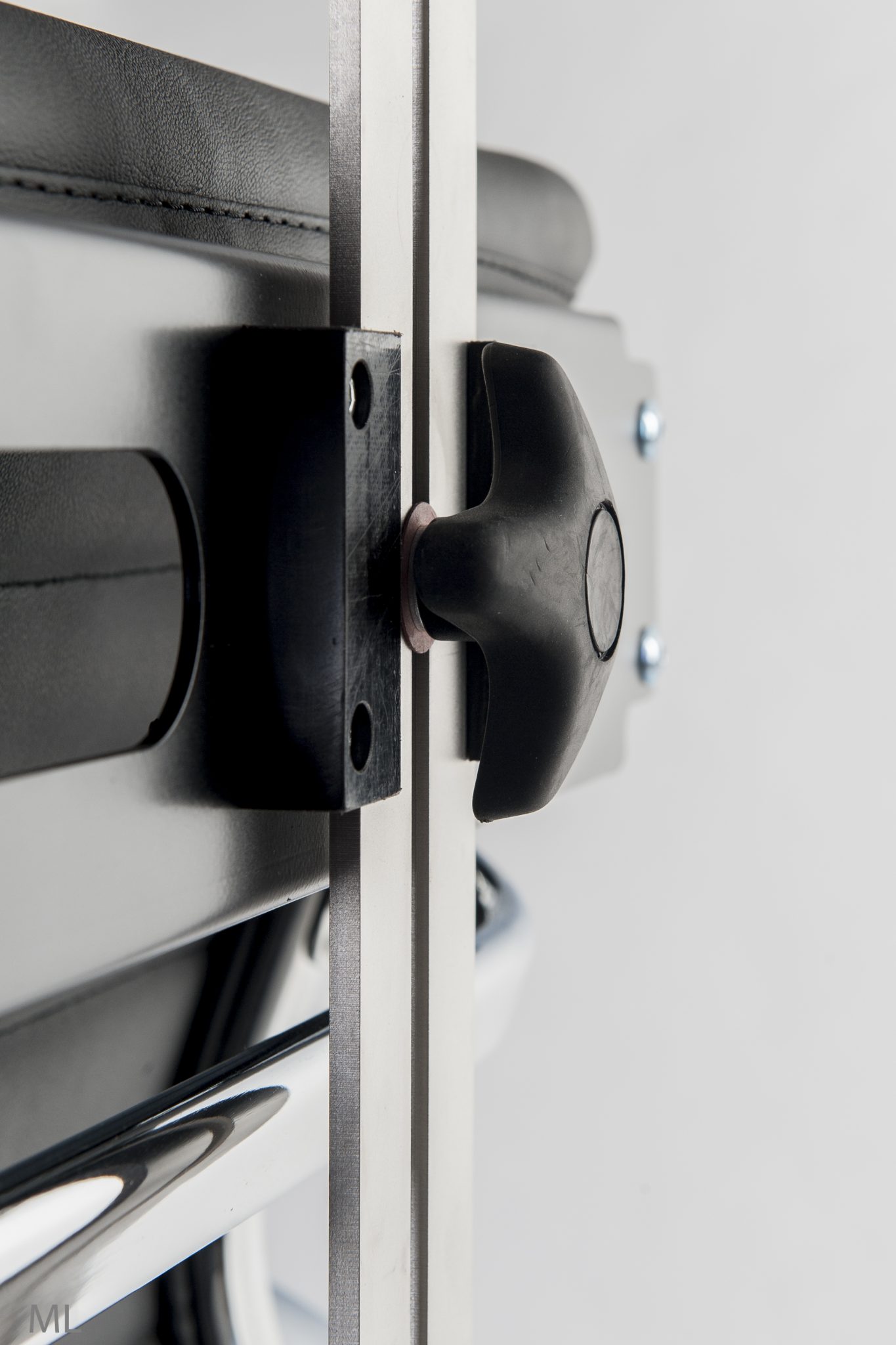

De hoofdsteun kan horizontaal  en verticaal aangepast worden naar maat.
Armsteunen laten de patiënt toe een comfortabele houding aan te nemen.
De zetelbekleding is gemakkelijk proper te houden. Stof en ander vuil kunnen met water en schoonmaakmiddel worden verwijderd.

Fotomedicus mat

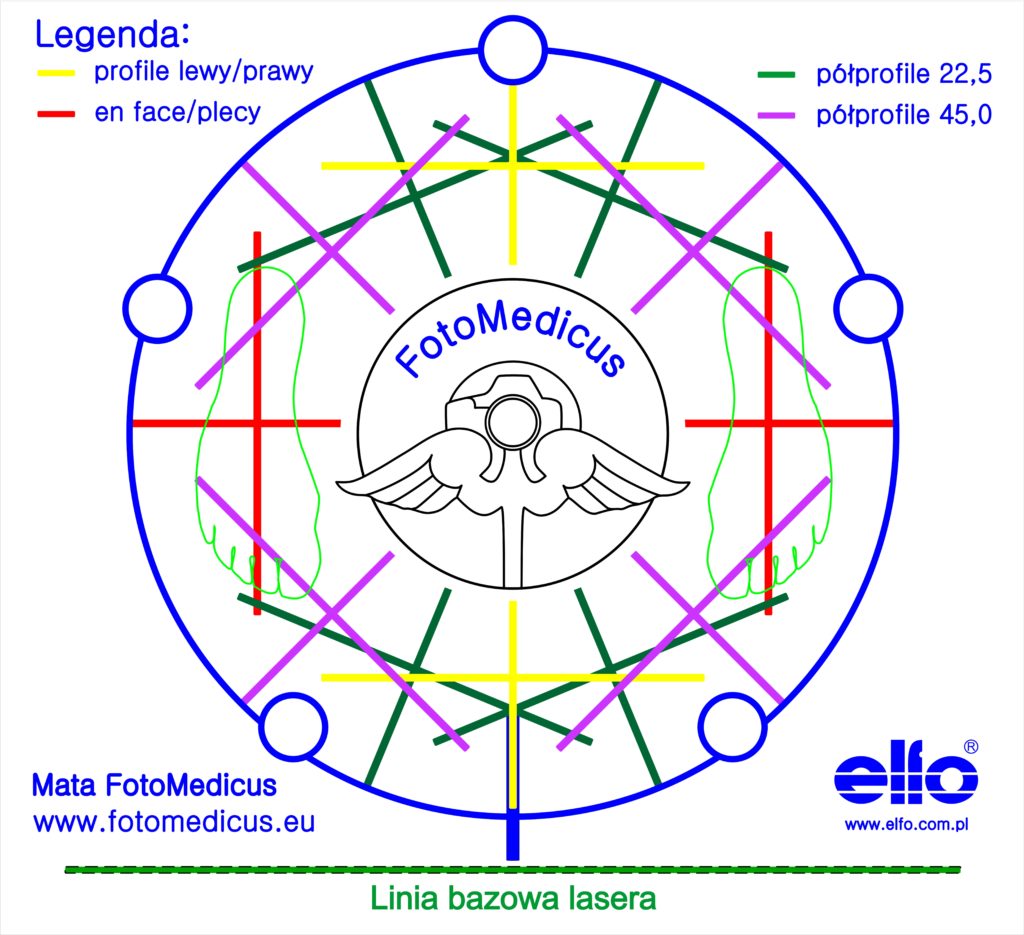

Een significant element voor het nemen van foto’s is de mat

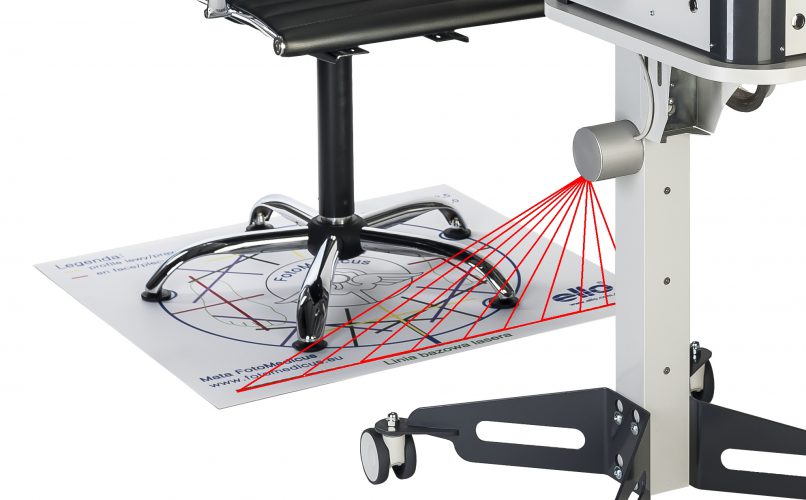

De mat laat toe de reflector te aligneren t.o.v. een persoon die rechtstaat of in een stoel zit.
Ze laat toe om makkelijk, met voldoende nauwkeurigheid, de afstand tussen camera en de te fotograferen persoon te bepalen.
De mat toont één groene lijn, de basislijn voor de afstand die overeenstemt met de specifieke opname.
Aangezien de mat kan te maken hebben met grote belastingen en vuil, is ze vervaardigd uit materiaal met hoge slijtagevastheid. Ze kan eenvoudig en veilig worden schoongemaakt met zuiver water met een reinigingsmiddel.
Afmetingen: 80×73 [cm].

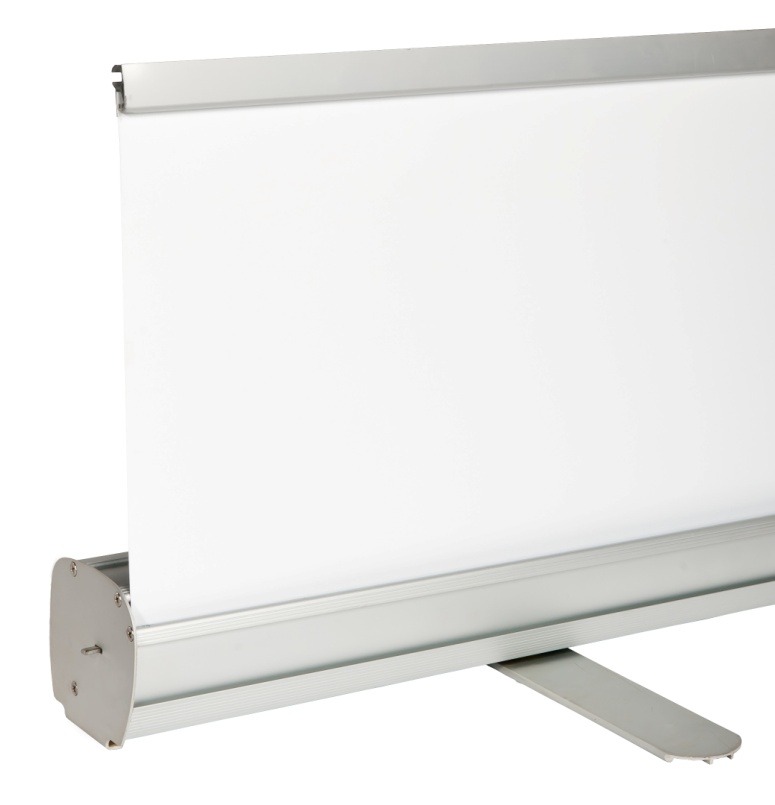

Oprolbare achtergrond

De achtergrond is oprolbaar. De rol zit in een aluminium rolhouder met staander. Het achtergrondscherm dient ontrold en achter de te fotograferen persoon geplaatst. De homogeen witte achtergrond heeft een textuur die maakt dat het licht perfect diffuus is. Omgevingsinvloeden en kleurreflecties van muren en meubilair worden uitgeschakeld.
De achtergrond is een noodzakelijk element om de hoge repeteerbaarheid van foto’s te bekomen, van fundamenteel belang in esthetische geneeskunde.
Bij eventueel vuile achtergrond : schoonmaken met een vochtige zachte doek.
Afmetingen: breedte 85 cm, hoogte 200cm.

Computer

FOTOMEDICUS systeem wordt geleverd als gebruiksklare complete entiteit.

Het systeem is uitgerust met een computer.
De behuizing is ontworpen en vervaardigd door elfo en bevat de typische componenten van een desktop PC, geconfigureerd om de gebruiker een maximum aan comfort en prestaties te bieden. Hij bevat een i3 processor van 4de generatie (met mogelijke upgrade tot i7), 4GB RAM, 1TB SATA HDD, uitbreidbaar tot 4TB.

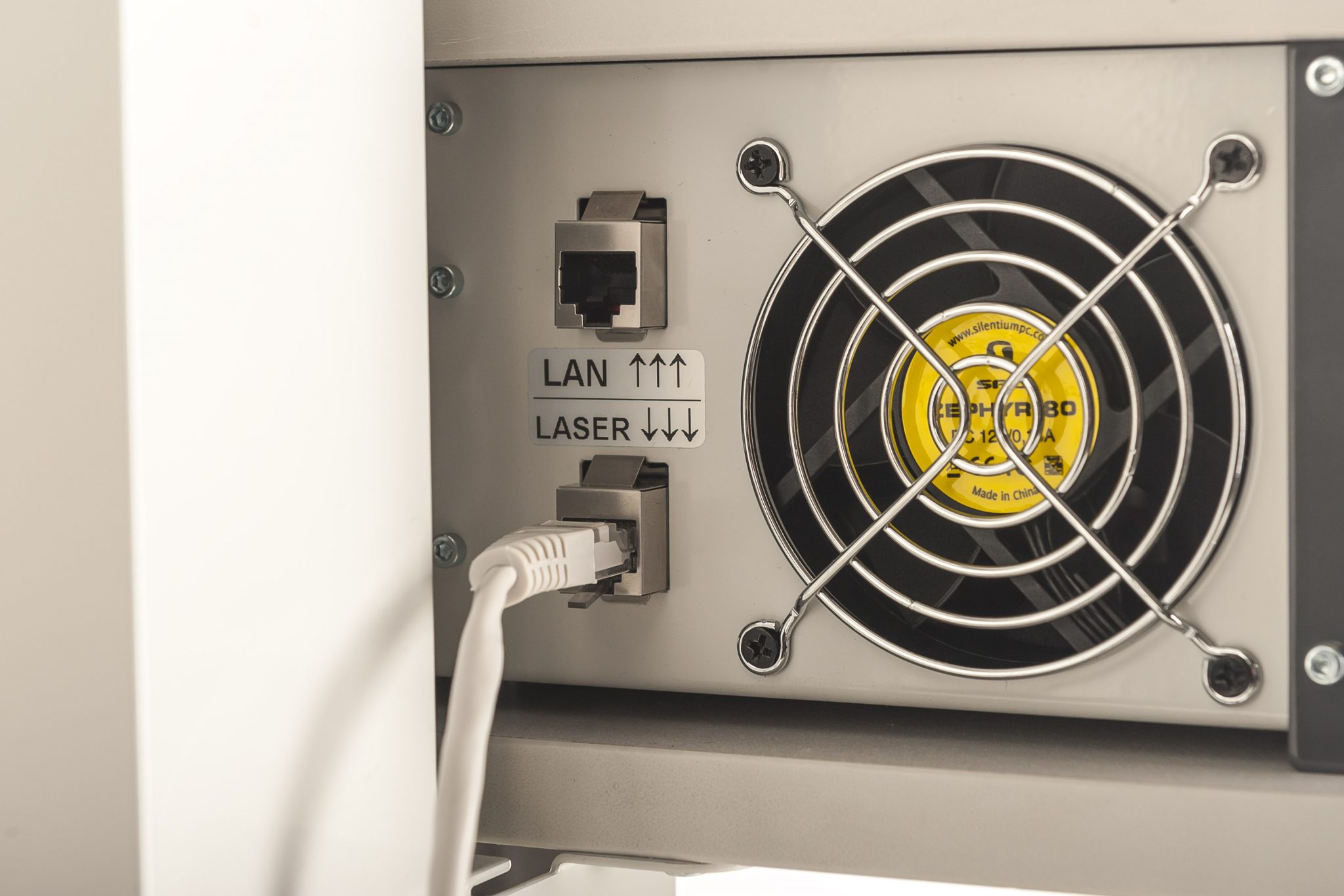

Een RJ-45 (LAN) contact op het achterpaneel laat toe een Ethernet kabel aan te sluiten.
Een ander RJ-45 (LASER) contact voor aansluiting van het laser toestel, bevestigd aan de zijkant van de kolom.
De hardware is volledig configureerbaar.

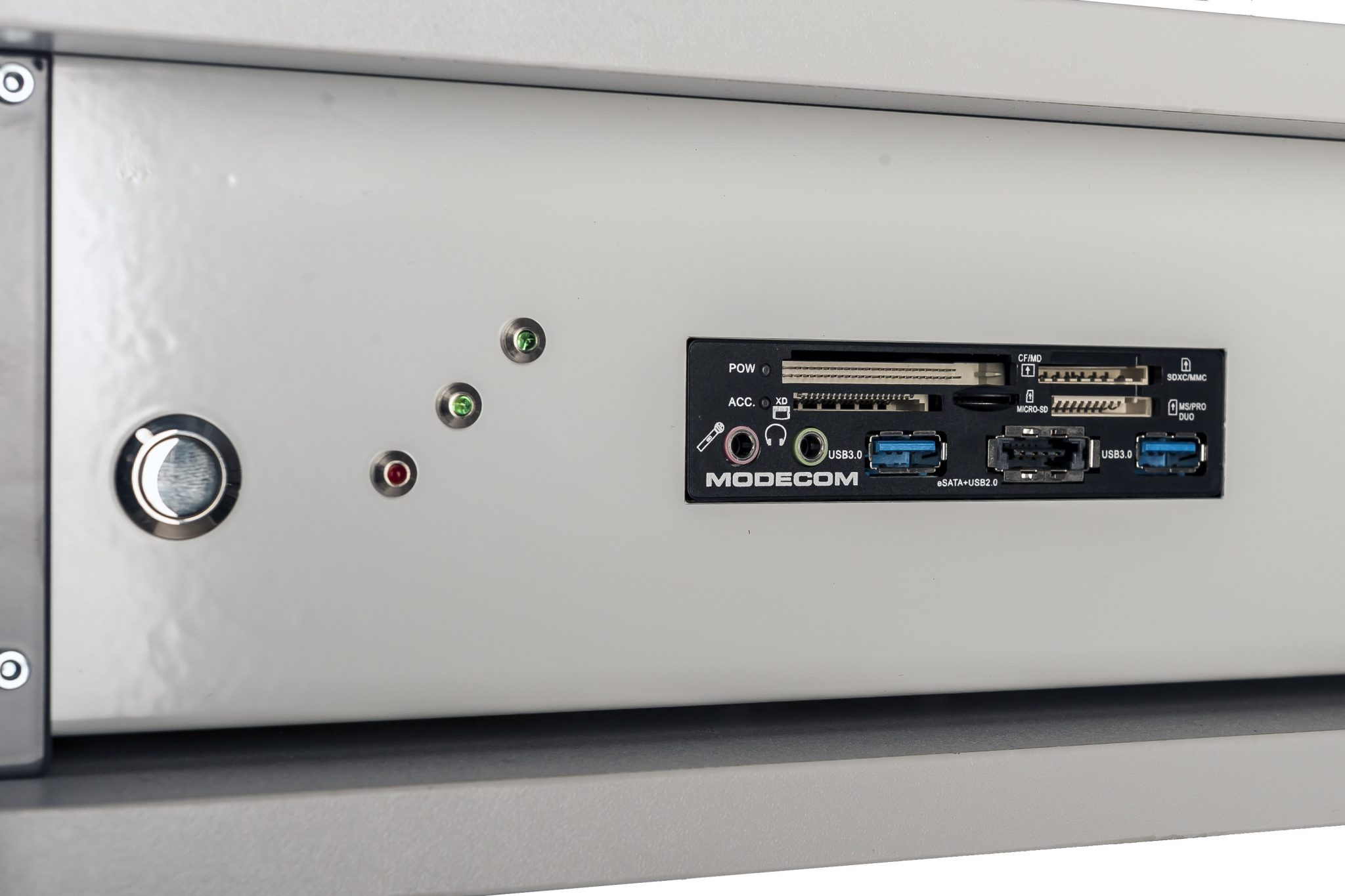

De voorzijde van de behuizing bevat ook een ingebouwde geheugenkaartlezer.
Er is een draadloze muis en een toetsenbord.

Windows 10 Professional is geïnstalleerd, bijgewerkt en geactiveerd.
De Fotomedicus software is eveneens geïnstalleerd, alsook alle hulpfuncties gebruikt voor vastleggen/verwerken van beelden en het lezen van PDF bestanden.

Geen speciale fotografische kennis vereist om het Fotomedicus systeem te gebruiken.
